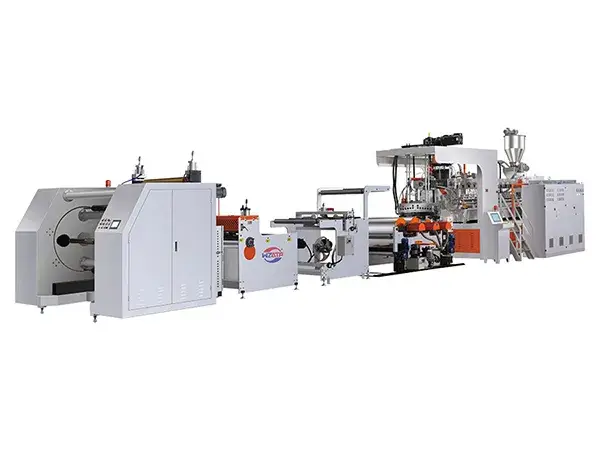

Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА

Экструзионные линии для пластиковых листов из ПЭТ, ПЛА

Экструзия, каландрирование и намотка для преобразования необработанных пластиковых гранул в высококачественные листы и рулоны для термоформования

Наши экструзионные линии для обработки пластиковых листов ПЭТ и ПЛА осуществляют экструзию, каландрование и намотку, преобразуя необработанные пластиковые гранулы в листы или рулоны для последующего термоформования изделий. Мы поддерживаем технологический процесс и производим экструдеры для высокопроизводительной и надежной работы. Оборудование для экструзии Amtop позволяет выпускать листовой пластик высокой прозрачности и прочности. Оно используется в широком спектре отраслей, включая производство стаканов, тарелок, лотков, блистерных упаковок и упаковок для канцелярских товаров.

Запросить цену

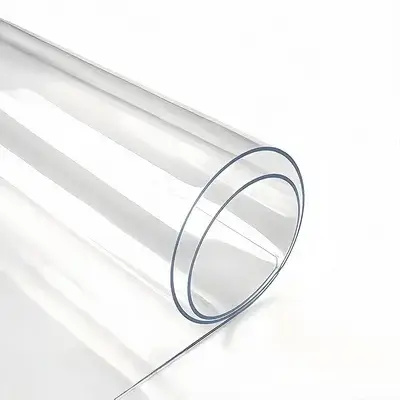

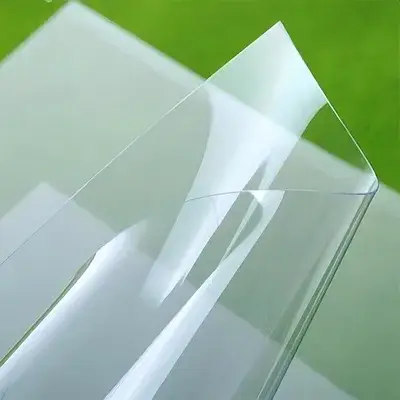

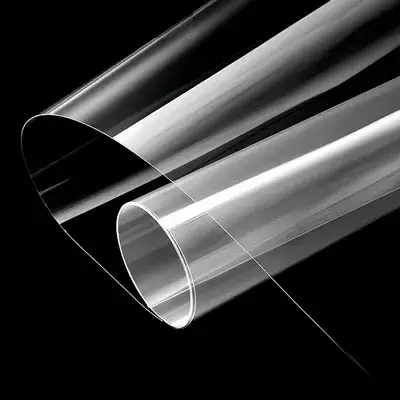

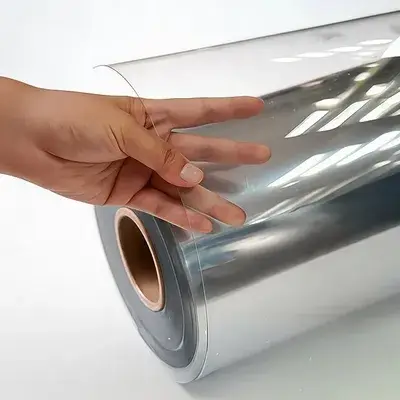

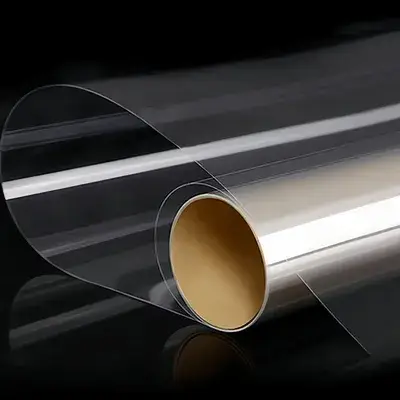

Примеры продукции
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
Технические характеристики
Модель ATS-75
Совместимые материалы ПЭТ (PET), ПЛА (PLA)
Производственная мощность 300-450 кг/ч
Диаметр шнека 75 мм
Толщина листа 0,2-1,5 мм
Ширина матрицы 1000 мм
Реальная рабочая ширина листа 850 мм
Верхний каландр Ø320×1100 мм
Средний каландр Ø500×1100 мм
Нижний каландр Ø500×1100 мм
Метод намотки двойная намотка
Макс. диаметр намотки 800 мм
Общая мощность 350 кВт
Рабочая мощность 200 кВт
Электропитание 380 В, 3 фазы, 50 Гц
Габариты машины (Д×Ш×В) 32×6×4 мм
Вес машины 15 т

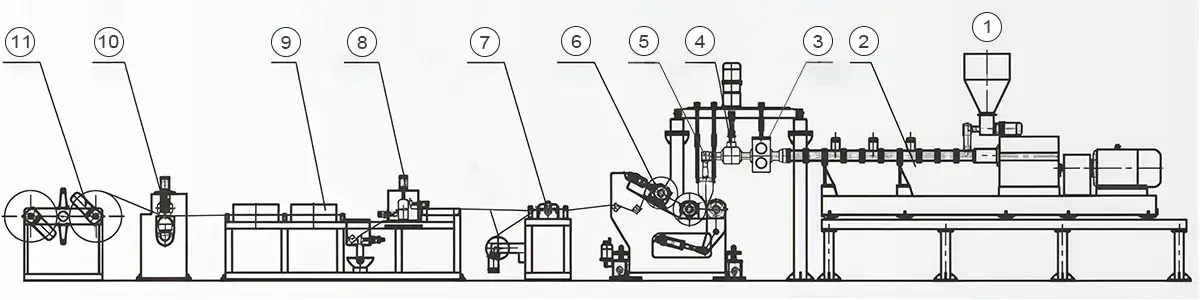

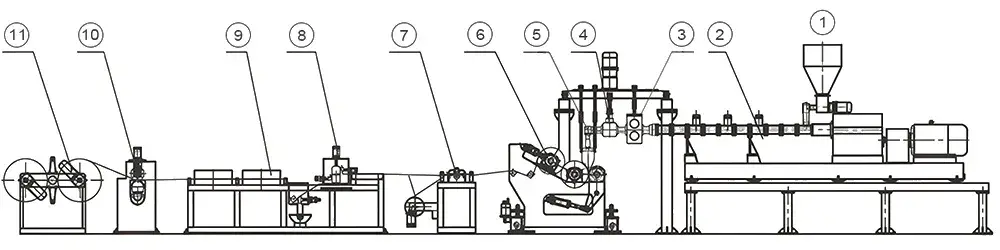

Рабочий процесс
Экструзионные линии для пластиковых листов из ПЭТ, ПЛА
  • Система подачи
  • Экструдер с параллельным двухшнековым соединением Ø75
  • Гидравлическое устройство смены сетки
  • Дозировочный насос
  • Матрица экструзионной головки
  • Трехвалковый каландр
  • Обрезка кромки
  • Узел покрытия силиконовым маслом
  • Сушилка
  • Тяговый узел
  • Узел намотки
  • Электрическая система управления
Ключевые преимущества
    1. 1

      Энергоэффективное оборудование обладает большой производительностью экструзии при низком потреблении энергии.

    1. 2

      Шнек с высоким соотношением L/D обеспечивает эффективную пластификацию.

    1. 3

      Эргономичная конструкция упрощает эксплуатацию и предоставляет большой спектр функций для настройки и контроля.

Электрические компоненты

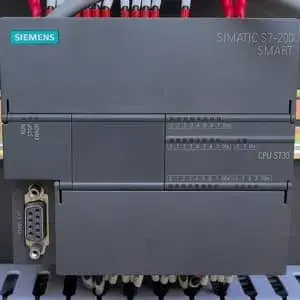

    1. Система управления на базе ПЛКСистема управления на базе ПЛК

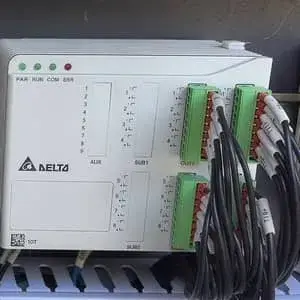

    1. ИнверторИнвертор

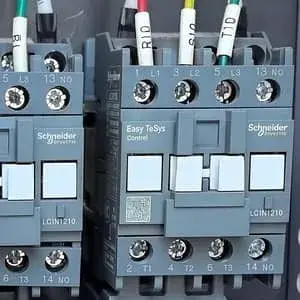

    1. КонтакторКонтактор

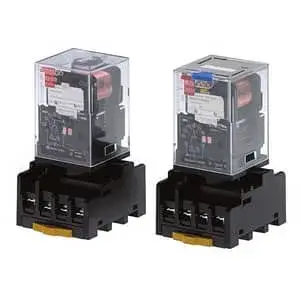

    1. Реле
      Реле
Детали конструкции

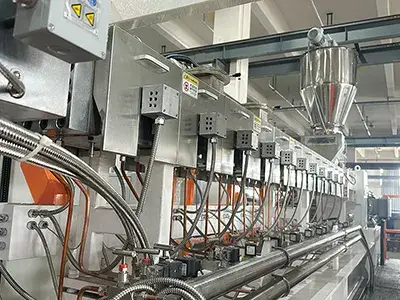

    1. Экструдер
      Экструдер
      • Диаметр шнека и цилиндра: Ø75 мм, двухчервячная конструкция;
      • Материал: износостойкая закаленная сталь;
      • Твердость шнека: HV950-1050;
      • Покрытие цилиндра: литейная медь и литой алюминий повышают энергоэффективность и удерживают тепло;
      • Мощность нагрева: 46,5 кВт;
      • Охлаждение: система циркуляции воды с насосом;
      • Мощность насоса: 0,55 кВт;
      • Основной двигатель: 132 кВт, асинхронный мотор;
      • Инвертор: высокоэффективный, с постоянным крутящим моментом и точным контролем скорости;
      • Редуктор: редуктор с высоким крутящим моментом и прямым приводом от мотора;
      • Подшипники: NSK (Япония);
      • Основная рама: стальная платформа.

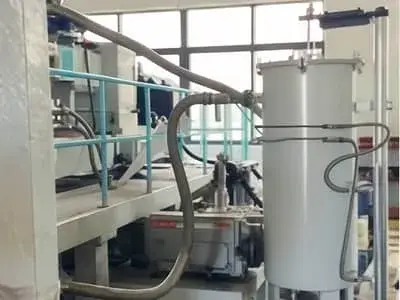

    1. Система вакуумного насоса
      Система вакуумного насоса
      • Тип: водокольцевой роторный вакуумный насос, 3-ступенчатая система;
      • Предельный вакуум: ≤10 Па;
      • Макс. откачиваемый объем: 150 л/с;
      • Рабочий вакуум: ≤300 Па;
      • Материал бака: нержавеющая сталь 304;
      • Оснащен устройством подачи, двумя портами вакуумной дегазации и одним портом естественной дегазации.

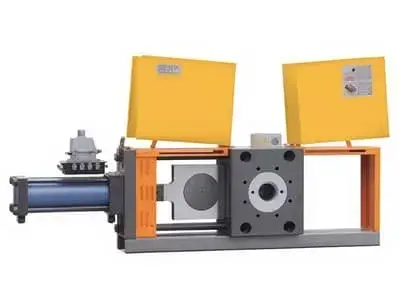

    1. Заменитель фильтра
      Заменитель фильтра
      • Тип: гидравлический заменитель фильтра;
      • Конструкция: двухколонная, двухстанционная;
      • Нагрев: нагревательные элементы из нержавеющей стали.

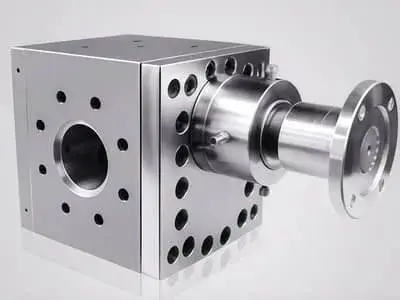

    1. Шестеренчатый насос
      Шестеренчатый насос
      • Соединение привода: карданные соединители;
      • Приводная система: редуктор, двигатель переменного тока;
      • Оснащен датчиком давления Gefran (Италия) для управления скоростью в замкнутом контуре, обеспечивает долговечность и высокую точность.

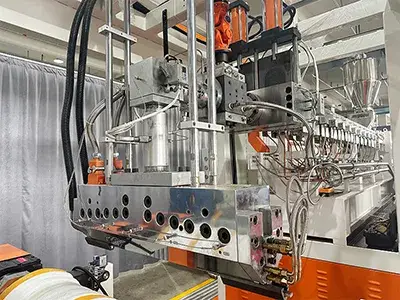

    1. Экструзионная головка
      Экструзионная головка
      • Ширина экструзионной головки: 1000 мм;
      • Макс. ширина листа: 850 мм;
      • Тип: Т-образная экструзионная головка с подводящим каналом (бренд JC Time);
      • Материал: высококачественная штампованная сталь;
      • Поверхность канала: хромированная, толщина 0,03-0,05 мм;
      • Обработка поверхности: зеркально отполирована (паз Ra 0,1 мкм, кромка головки Ra 0,05 мкм).

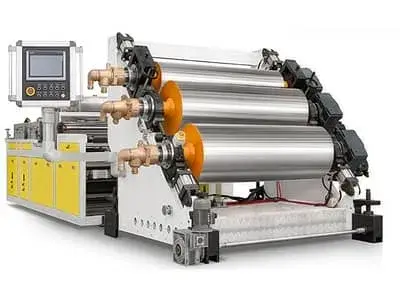

    1. Система каландра
      Система каландра
      • Соосность валков: ≤0,005 мм;
      • Обработка поверхности валков: Ra ≤0,016 мкм;
      • Твердость поверхности: HRC58-62;
      • Толщина хромового покрытия: ≥0,08 мм;
      • Конструкция: горизонтальный J-тип, трехвалковая каландровка;
      • Рама: цельная стальная плита;
      • Подшипники: NSK (Япония);
      • Система привода: независимое управление двигателями каждого вала, возможно регулировать по отдельности и вместе;
      • Мощность мотора: 4,4 кВт;
      • Тип подшипников: шариковые подшипники (NSK, Япония);
      • Прессование: гидравлическое открытие и закрытие каландра с ручной регулировкой давления через червячную передачу (самозажимное);
      • Система безопасности: аварийный выключатель и система синхронного контроля.

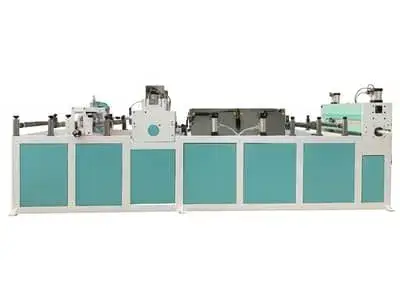

    1. Система охлаждения валков
      Система охлаждения валков
      • Хладагент: смягченная и очищенная вода;
      • Диапазон контроля температуры: от комнатной температуры до 100 °C;
      • Точность: ±1 °C;
      • Мощность насоса: 4 кВт, насос из нержавеющей стали;
      • Конденсатор: с двойным параллельным подключением для улучшенного охлаждения;
      • Клапан: пневматический угловой седельный клапан;
      • Установка: для удобства доступа и обслуживания установлена на кронштейне для охлаждения.

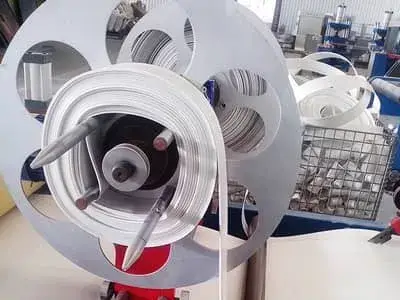

    1. Узел обработки кромки
      Узел обработки кромки
      • Длина кронштейна: 5 м;
      • Тяговые ролики: алюминиевые, Ø70 × 1000 мм;
      • Устройство обрезки: 2 круглых ножа;
      • Устройство намотки отходов: 2 шт;
      • Устройство устранения статического электричества: 1 шт;
      • Онлайн-дробилка с воздушной подачей: 1 шт.

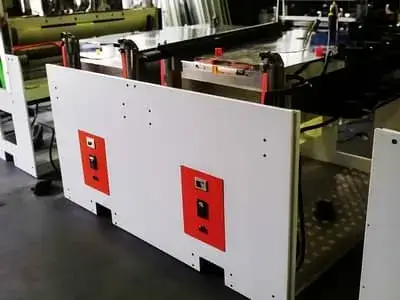

    1. Узел покрытия силиконовым маслом
      Узел покрытия силиконовым маслом
      • Четырехвалковая система нанесения покрытия, двустороннее покрытие;
      • Конвективная сушка.

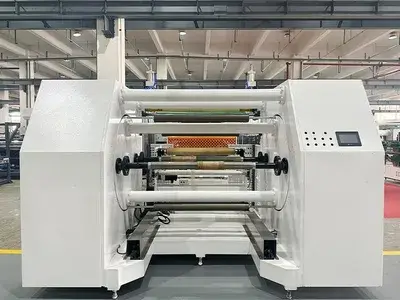

    1. Система намотки
      Система намотки
      • Двустанционная конструкция с переворотным механизмом;
      • Система контроля: автоматическая линейная система нумерации волокна;
      • Макс. диаметр рулона: до 800 мм;
      • Бумажная втулка: 3 дюйма.

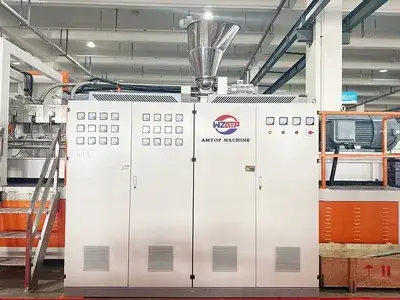

    1. Система управления
      Система управления
      • Удобство эксплуатации обеспечивает система управления на базе ПЛК с сенсорным экраном;
      • Для повышения безопасности оператора система управления оснащена кнопкой аварийной остановки;
      • Интеллектуальный модуль контроля температуры оснащен твердотельным реле Тайваньского бренда;
      • Позволяет высокоточное управление температурой;
      • Мотор экструдера поддерживает стабильную скорость и высокую передачу мощности;
      • Валоки приводятся в действие мотором и редуктором: быстрая передача, высокий крутящий момент, высокая скорость, низкий уровень шума;
      • Система вспомогательного привода: высокая точность, контроль крутящего момента с низкой частотой;
      • Класс защиты электрической панели: IP21.
Видео

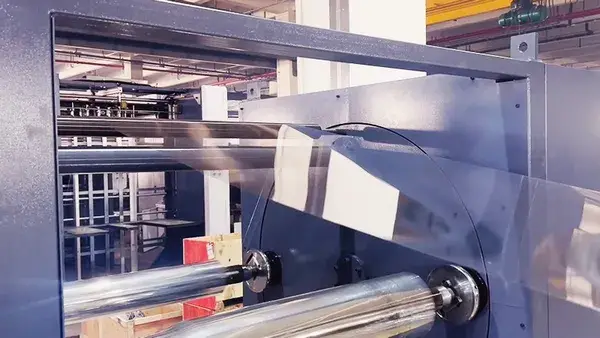

    1. Машина для экструзии пластиковых листов из ПЭТ ATS-85
      Машина для экструзии пластиковых листов из ПЭТ ATS-85

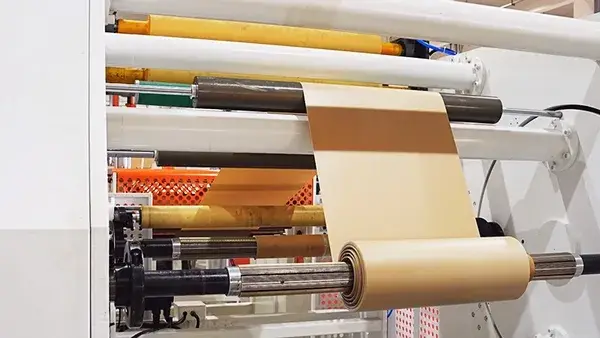

    1. Машина для экструзии листов из PLA ATS-75
